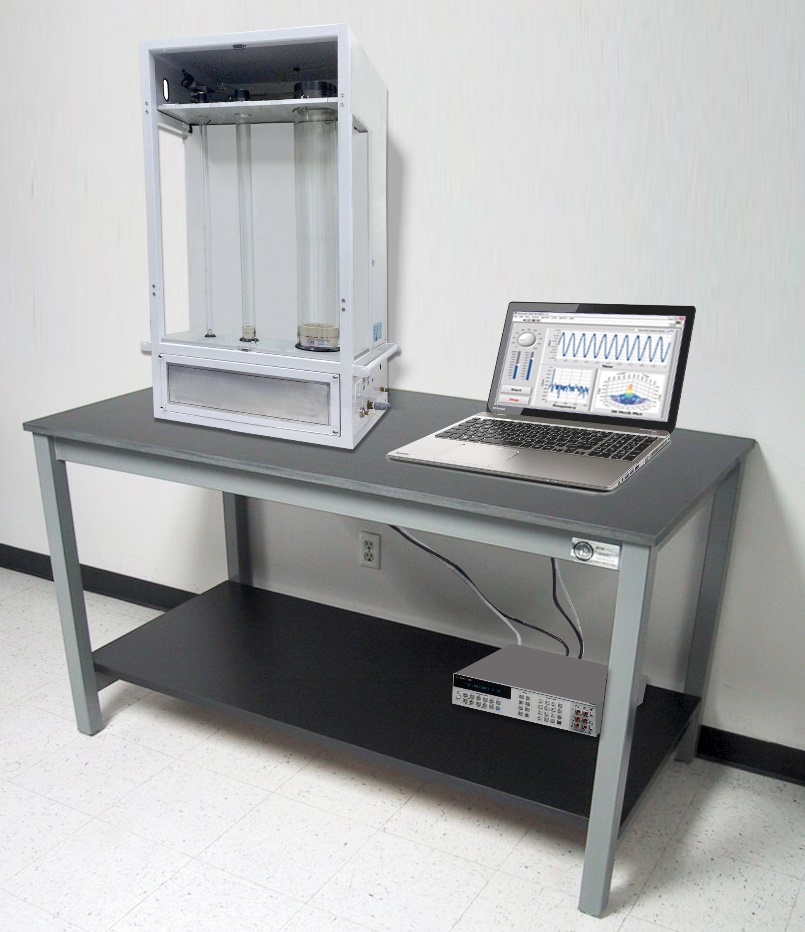

ĐẶC TRƯNG KỸ THUẬT
Tên thiết bị | Chuẩn lưu lượng khí kiểu ống chuẩn – Piston | ||
Model | BN PFV1 | BN PFV2 | BN PFV3 |
Lưu lượng | 0,0006¸0,03 m3/h | 0,006¸0,3
m3/h |
0,06¸ 3
m3/h |
Độ không đảm bảo đo | 0,15% | 0,15% | 0,15% |
Chất khí sử dụng | Air, Ar, CH4, C3H8, CO, H2, N2, O2 | ||
Chỉ thị | Hiển thị máy tính bằng chương trình của Labview | ||
Nguồn điện hoạt động | 12VDC | ||
Nhiệt độ hoạt động | 5¸40° C | ||
Phần mềm điều khiển và thu thập, xử lý kết quả đo | Chương trình tạo bởi phần mềm Labview | ||
Kết nối máy tính | RS 232 |

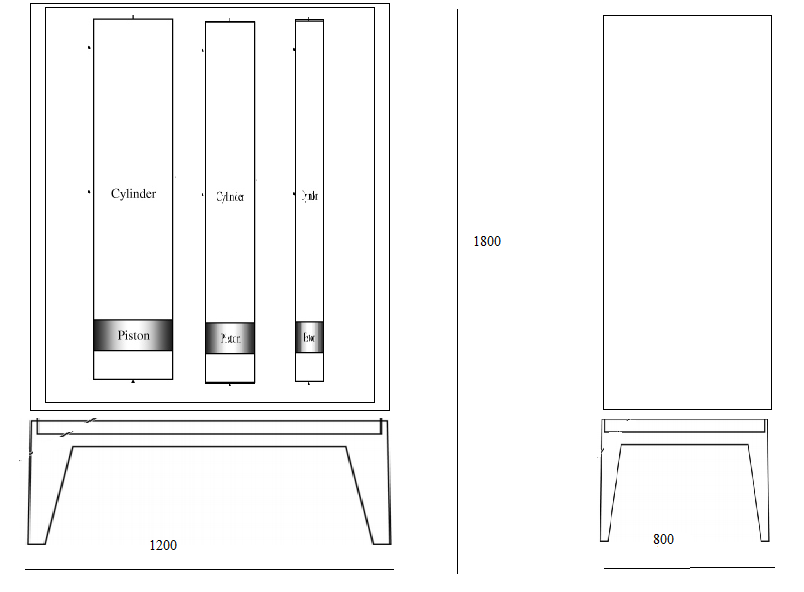

NGUYÊN LÝ CẤU TẠO VÀ HOẠT ĐỘNG

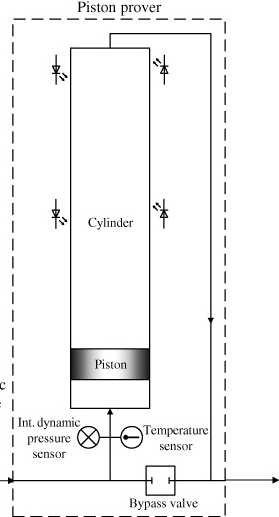

Series BN-PFV đo lưu lượng khí bằng việc đo vận tốc một Piston dịch chuyển trong ống thủy tinh chuẩn (đường kính có độ chính xác cao) có thể tích xác định trong một khoảng thời gian xác định.
Khi nút cấp khí vào ống, dưới áp lực khí Piston dịch chuyển trong đường ống.
Thời gian dịch chuyển của Piston giữa hai điểm cố định được xác định bởi các cảm biến quang ngoài ống.
Thể tích của khí giữa hai bộ cảm biến được xác định trước,cùng với các giá trị thời gian Piston đi qua các cảm biến, nhiệt độ, áp suất khí quyển được tính toán và xử lý tức thời bởi bộ vi xử lý để tính toán lưu lượng dòng chảy khí đơn vị (mL/min) tương ứng với điều kiện tại 20 °C và 760mm Hg. Phần mềm ghép nối với máy tính để hiện thị, in và lưu trữ.
Công thức tính lưu lượng khí
Q : Lưu lượng dòng chảy khí ở 20 ° C và 760 mmHg (m3/h)
V : Thể tích tiêu chuẩn giữa bắt đầu và điểm cuối cảm biến(m3/h)
T : 273,15 K
Tm : Nhiệt độ môi trường (oC)
Pa : Áp suất khí quyển ( mmHg )
Pw : Áp suất hơi nước bão hòa tại Tm ( mmHg )
Tc : Thời gian piston đi qua hai điểm đầu cuối cảm biến (h)
ÁP DỤNG
Đo lưu lượng khí nhỏ trong đường ống kín
Hiệu chuẩn thiết bị đo lưu lượng khí nhỏ
Đo, kiểm tra độ rò rỉ khí trong chi tiết máy móc
