ĐẶC TRƯNG KỸ THUẬT
| Tên thiết bị | Hệ thống kiểm định đồng hồ khí công nghiệp | ||
| Model | BN SL02 | BN SL10 | |
| Phạm vi lưu lượng | Đến 1600 Nm3/h | Đến 10 000 Nm3/h | |
| Độ không đảm bảo đo chuẩn đầu | 0,075% | 0,075% | |
| Độ không đảm bảo đo chuẩn so sánh | 0,3% | ||
| Áp suất lớn nhất | 1,5bar | ||
| Phạm vi nhiệt độ môi trường | -10÷50° C | ||
| Đường kính ống ghép nối | 50-150mm | 50-500mm | |
| Chiều dài lớn nhất ống ghép nối | 15000mm | ||
| Kích cỡ loại đồng hồ ghép nối | G 10 đến G6500 | ||
| Công suất nguồn điện lớn nhất | 3 x 400/230 V, 25 kVA | ||
| Văn bản áp dụng tham khảo | ĐLVN 253, ĐLVN254, ĐLVN 309, DDLVN304
OIML R6, OIML R31, OIML R32, OIML R137 |
||
| Kết nối máy tính | Phần mềm hoạt động bằng chương trình Lapview | ||

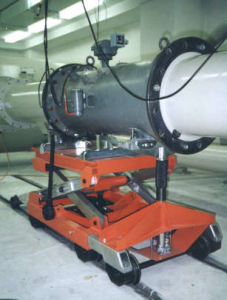

NGUYÊN LÝ CẤU TẠO VÀ HOẠT ĐỘNG
Hệ thống kiểm định đồng hồ khí công nghiệp được thiết kế để hiệu chuẩn, kiểm định các đồng hồ đo khí công nghiệp bằng các chương trình so sánh.
Không khí khô được sử dụng làm lưu chất thử nghiệm, lưu thông trong đường ống kín.
Từng bộ phận như bao gồm chuẩn đầu, chuẩn so sánh các thiết bị tạo nguồn khí, bộ tách ẩm, thiết bị ổn áp, ổn nhiệt, hệ thống đường ống và van điều khiển, cảm biến nhiệt độ, áp suất để tạo thành một hệ thống hoàn chỉnh.
Đường thử nghiệm được trang bị dụng cụ đo cần thiết và phụ kiện để đáp ứng yêu cầu của đo lường theo các tiêu chuẩn nhất định.
Thiết lập tất cả các thông số mong muốn cần thiết cho phép đo, kiểm tra các thông số thiết lập thực tế, phân tích đánh giá kết quả đo thông qua các cảm biến, các giá trị đo được và hiệu chỉnh nhiệt độ, áp suất, thực hiện điều khiển trực tiếp bằng máy tính.
Kết quả các phép đo riêng lẻ có thể được lưu trữ và được in dưới theo định dạng biên bản.Các thiết bị được đặt trong phòng với điều hòa không khí ở nhiệt độ trong khoảng từ 15 đến 25 ° C, biến đổi nhiệt độ trong quá trình thử ± 1 ° C.
ÁP DỤNG

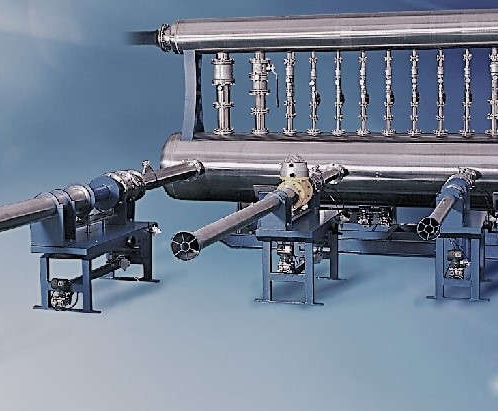

CHUẨN ĐẦU HỆ THỐNG
Phạm vi đo: 2.500 Nm3/h
Độ không đảm bảo đo: 0,075%;

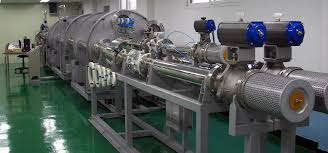

CHUẨN SO SÁNH VÀ THIẾT BỊ ĐO HỖ TRỢ
Bộ đồng hồ chuẩn đo khí kiểu thể tích và khối lượng
+ Phạm vi đo đến: 10.000 Nm3/h với model SL10, và 1.600 Nm3/h với
model SL02
Độ không đảm bảo đo: 0,15%;
Các phương tiện hỗ trợ bao gồm:
Thiết bị đo nhiệt độ
+ Độ không đảm bảo đo: 0,1%
Thiết bị đo áp suất
+ Độ không đảm bảo đo: 0,1%
