ĐẶC TRƯNG KỸ THUẬT
| Tên thiết bị | Chuẩn lưu lượng khí kiểu khối lượng |
| Model | BN MF |
| Thể tích bình chứa | 3L |
| Lưu lượng | 0,005÷0,9 m3/h |
| Độ không đảm bảo đo | 0,15% |
| Chất khí sử dụng | Air, Ar, CH4, C3H8, CO, H2, N2, O2 |
| Độ không đảm bảo đo của nhiệt kế đo nhiệt độ môi trường | 0,1K |
| Độ không đảm bảo đo của áp kế đo áp suất | 1mbar |
| Chỉ thị | Hiển thị máy tính bằng chương trình của Labview |
| Nguồn điện hoạt động | 12VDC, 220AVC |
| Nhiệt độ hoạt động | 5¸40° C |
| Phần mềm điều khiển và thu thập, xử lý kết quả đo | Chương trình tạo bởi phần mềm Labview |
| Kết nối máy tính | RS 232 |
NGUYÊN LÝ CẤU TẠO VÀ HOẠT ĐỘNG
Hệ thống BN-MF đo lưu lượng khí bằng việc cân lượng khí đi ra trong bình kín trong một khoảng thời gian xác định.
Ban đầu khi bình đầy khí khối lượng bình có giá trị cao, khi mở van khí được điều tiết lưu lượng ổn định qua hệ thống van chỉnh lưu, khối lượng của bình giảm theo tỷ lệ lượng khí thoát ra khỏi bình.
Khối lượng bình khí biến thiên được cân trước, sau khi đóng mở van điều khiển và liên tục trong quá trình khí đi ra khỏi bình,thời gian đóng mở van được xác định bởi các cảm biến quang gắn trên các van.
Lưu lượng khối lượng khí được xác định theo khối lượng bình khí thay đổi trong khoảng thời gian thực đóng mở van hoặc xác định liên tục trong suốt phép đo.
Đơn vị đo là kg/s hoặc m3/h
Phần mềm ghép nối với máy tính để hiện thị, in và lưu trữ.
ÁP DỤNG
Là chuẩn đầu dùng để hiệu chuẩn thiết bị đo lưu lượng khí nhỏ.

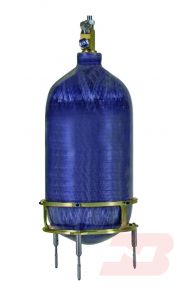

BÌNH CÂN KHÍ
Bình cân khí được chế tạo từ sợi các bon đảm bảo trọng lượng nhẹ.
Bình có khả năng chịu được áp lực cao đến 20MPa
Bình được đặt trên một hệ thống điều chỉnh trọng tâm để khi đặt lên cân được đảm bảo cân bằng

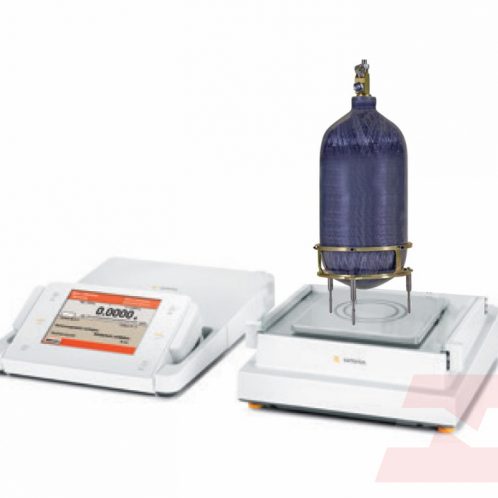

CÂN CHUẨN
Cân chuẩn là loại kiểm quả (mass comparator) 5 kg, có giá trị đọc nhỏ nhất 1mg. Có khả năng thực hiện so sánh liên tục trong quá trình đo lưu lượng để đảm bảo độ không đảm bảo đo tốt nhất.

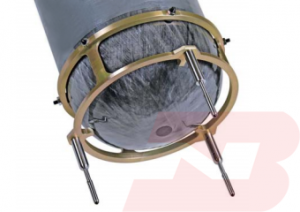

THIẾT BỊ ĐIỀU CHỈNH TRỌNG TÂM
Thiết bị điều chỉnh trọng tâm được chế tạo từ vật liệu nhẹ, có tính năng điều chỉnh trọng tâm vào giữa đường trung bình của bình cân khí, đảm bảo việc cân không bị sai lệch do độ lệch tâm
THIẾT BỊ KIỂM SOÁT MÔI TRƯỜNG
Thiết bị đo các thông số môi trường đảm bảo cho hệ thống luôn hoạt động ở trạng thái tốt nhất, không bị đọng nước trên bình khi thay đổi áp suất.
CẢM BIẾN ÁP SUẤT
Áp suất của bình cân khí, của đầu ra hệ thống được đo và kiểm soát bởi hệ thống van điều áp, cảm biến áp suất.
- Cảm biến áp suất bình
+ Phạm vi đo: 0¸200bar
+ Cấp chính xác: 0,3
- Cảm biến áp suất đường ống
+ Phạm vi đo: 0¸ 10bar
+ Cấp chính xác: 0,03

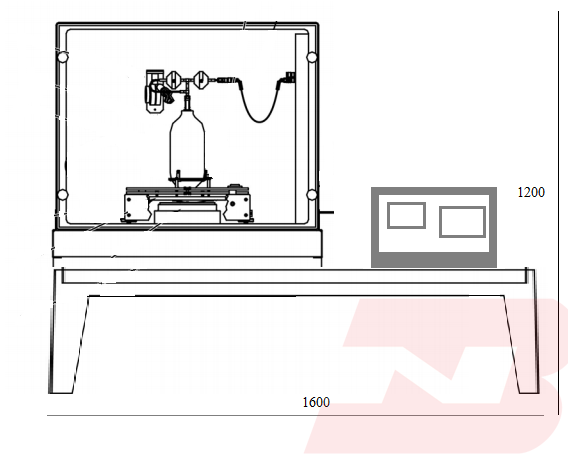

KÍCH THƯỚC
