Hệ thống chuẩn vận tốc khí dùng để hiệu chuẩn thiết bị đo vận tốc khí, Thử nghiệm môi trường vận tốc khí động, Thử nghiệm các thiết bị chịu gió
ĐẶC TRƯNG KỸ THUẬT
| Tên thiết bị | Hệ thống chuẩn vận tốc khí |
| Cấu hình cơ bản | |
| Model | BN VSC30 |
| Phạm vi vận tốc | (2,5÷ 30) m/s |
| Đường kính tiết diện vận tốc | 200 mm |
| Chuẩn chính đo vận tốc | Cảm biến Pitot |
| Độ không đảm bảo đo | 1% |
| Chất khí sử dụng | Không khí |
| Nguồn điện hoạt động | 220 AVC |
| Nhiệt độ hoạt động | -5¸80° C |
| Cấu hình nâng cao | |
| Phần mềm điều khiển và thu thập, xử lý kết quả đo | Chương trình tạo bởi phần mềm Labview |
| Kết nối máy tính | RS 232 |
NGUYÊN LÝ CẤU TẠO VÀ HOẠT ĐỘNG

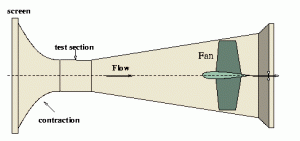

BN-VSC đo gồm một thống ống khí động kết hợp với hệ thống nguồn gió được điều khiển bởi biến tần.
Gió tạo ra trong ống khí động là một nguồn vận tốc khí ổn định về vận tốc, được kiểm soát bởi điều khiển tốc độ quay của nguồn.
Kết hợp với hệ thống các thiết bị đo áp suất, chênh áp suất, nhiệt độ, độ ẩm, chuẩn vận tốc khí kiểu Pitot hệ thống BN-VSC đảm bảo tạo và đo chính xác vận tốc khí tại đoạn ống đo.
Các giá trị đo qua các cảm biến, nhiệt độ, áp suất khí quyển, chênh áp được xử lý tức thời bởi bộ vi xử lý để tính toán vận tốc dòng chảy khí đơn vị (m/s). Phần mềm ghép nối với máy tính để hiện thị, in và lưu trữ.
ÁP DỤNG
Hiệu chuẩn thiết bị đo vận tốc khí
Thử nghiệm môi trường vận tốc khí động
Thử nghiệm các thiết bị chịu gió
KÍCH THƯỚC CỦA THIẾT BỊ ĐO
